ELEKTROSTACIJAS PĀRBAUDES PROGRAMMAS UN DOKUMENTI
Aicinām elektrostacijas pieslēgšanas dokumentus "Sadales tīklam" iesniegt elektroniski. Parakstiet dokumentus ar drošu elektronisko parakstu un iesniedziet "Sadales tīklam", aizpildot elektrostacijas pārbaudes pieteikumu tehniskās informācijas portālā saskano.sadalestikls.lv
Dokumentu ieteicamais formāts: edoc
Foto failu ieteicamie formāti: pdf., jpg. vai png.
Ja jums nav iespējas iesniegt dokumentus elektroniski, parakstiet un nosūtiet tos papīra formātā uz pasta adresi: AS "Sadales tīkls", Šmerļa iela 1, LV-1160, Rīga.
PIRMS ELEKTROSTACIJAS PĀRBAUDES
- Invertora tipa elektrostacijām ar ražošanas kopējo jaudu no 11,2 kW līdz 50 kW pirms elektrostacijas pārbaudes jāiesniedz zemāk norādītie dokumenti.
- Invertoru un saules fotovoltu paneļu tehnisko datu lapa, visu invertoru sertifikāti un lietošanas instrukcijas.
- Aizpildīts un ar drošu elektronisko parakstu būvspeciālista parakstīts invertora iestatījumu protokols ar norādītiem visu invertoru sērijas numuriem. Paraugs
- Invertora datu plāksnītes foto. Foto paraugs
- Elektroenerģijas ražošanas iekārtu uzstādītāja sertifikāts. Sertifikācijas prasības elektroenerģijas ražošanas iekārtu uzstādītājiem
- Elektrostacijām ar ražošanas kopējo jaudu, sākot no 50,1 kW, pirms elektrostacijas pārbaudes jāiesniedz zemāk norādītie dokumenti.
- Elektrostacijas pieslēgšanas un kopējās pārbaudes programma.

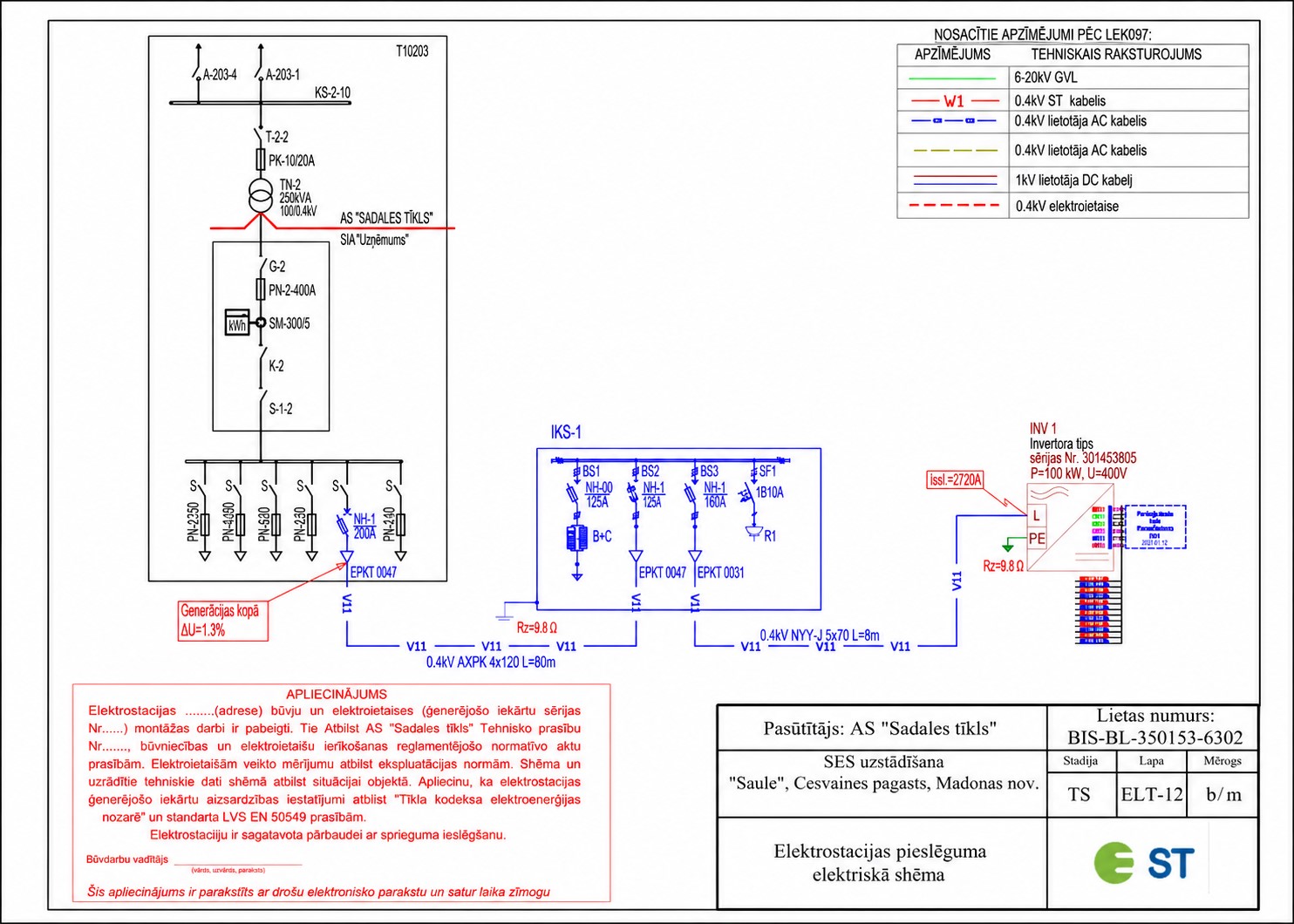

- Elektrostacijas pieslēguma elektriskā shēma ar tajā norādītām piederības robežām un uzstādīto elektroiekārtu operatīvajiem apzīmējumiem.
- Elektroenerģijas ražošanas iekārtu, invertoru un saules fotovoltu paneļu tehniskie dati jeb tehnisko datu lapa, sertifikāti un lietošanas instrukcija.
- Elektroenerģijas ražošanas iekārtu vai invertoru aizsardzības iestatījumu protokoli, norādot sērijas numuru.
- Elektroenerģijas ražošanas iekārtu uzstādītāja sertifikāts. Sertifikācijas prasības elektroenerģijas ražošanas iekārtu uzstādītājiem
- Papildu dokumenti saules elektrostacijām
A tipa saules elektrostacijām no 50,1 kW līdz 499 kW jāpievieno elektrostacijas fotoattēli, kuros redzams
- kopskats;
- elektroenerģijas ražošanas iekārtu vai invertoru datu plāksnītes ar elektroenerģijas ražošanas iekārtu vai invertoru sērijas numuru;
- elektroenerģijas ražošanas iekārtu vai invertoru operatīvie apzīmējumi;
- ekrānuzņēmums no programmatūras ar elektroenerģijas ražošanas iekārtu vai invertoru aizsardzības iestatījumiem un informāciju par jaudas ierobežošanu, ja tāda tiek veikta;
- elektroenerģijas ražošanas iekārtu vai invertoru aizsardzības automātslēdži ar nomināliem.
B tipa saules elektrostacijām no 500 kW līdz 4,999 MW un C tipa 5 MW līdz 14,999 MW jāpievieno
- sekcionējošo komutācijas aparātu no elektrostacijas pieslēguma vietas līdz piederības robežai RAA iestatījumu un to pārbaudes protokoli;
- elektrostacijām ar nominālo jaudu no 500 kW un pieslēgumu pie vidsprieguma elektrotīkla iesniegums par personālu, kas tiesīgs pārstāvēt klientu operatīvu pieslēguma jautājumu risināšanā objektā. Elektrostaciju pieslēgšana
- Papildu dokumenti vēja, koģenerācijas un hidroelektrostacijām
A tipa elektrostacijām līdz 499 kW jāiesniedz
- sekcionējošo komutācijas aparātu no elektrostacijas pieslēguma vietas līdz piederības robežai RAA iestatījumu un to pārbaudes protokoli.
Dokuments nav jāiesniedz, ja vēja vai hidroelektrostacijā ar ražošanas jaudu ne lielāku par 50 kW tiek uzstādīts standartam atbilstošs invertors. Elektrostaciju pieslēgšana
B tipa elektrostacijām no 500 kW līdz 4,999 MW un C tipa 5 MW līdz 14,999 MW jāiesniedz
- sekcionējošo komutācijas aparātu no elektrostacijas pieslēguma vietas līdz piederības robežai RAA iestatījumu un to pārbaudes protokoli;
- elektrostacijām ar nominālo jaudu no 500 kW un pieslēgumu vidsprieguma elektrotīklam iesniegums par personālu, kas tiesīgs pārstāvēt klientu operatīvu pieslēguma jautājumu risināšanā objektā. Elektrostaciju pieslēgšana
- Dokumentu pārskats, veidlapas, paraugi
Saules elektrostacija un/vai akumulators | Koģenerācijas elektrostacija | Vēja elektrostacija | Hidroelektrostacija | ||||
50,1 kW – 499 kW | 500 kW – 4,999 MW | 5 MW – 14,999 MW | 11,2 kW – 14,999 MW (izņemot Invertora tipa elektrostacijas ar ražošanas jaudu ne vairāk kā 50kW) | ||||
| Pirms elektrostacijas pārbaudes | 1. Elektrostacijas pieslēgšanas un kopējās pārbaudes programma | A tipa saules elektrostaciju un/vai akumulatoru pārbaudes programma | B un C tipa saules elektrostaciju un/vai akumulatoru pārbaudes programma | A, B un C tipa koģenerācijas elektrostacijas pārbaudes programma | A, B un C tipa vēja elektrostacijas pārbaudes programma | A, B un C tipa hidroelektrostacijas pārbaudes programma | |
| 2. Elektrostacijas pieslēguma elektriskā shēma | Elektrostacijas pieslēguma elektriskā shēma | ||||||
| 4. Elektroenerģijas ražošanas iekārtu vai invertoru aizsardzības iestatījumu protokoli | A tipa saules elektrostacijas un/vai akumulatoru invertora protokols | B tipa saules elektrostacijas un/vai akumulatoru invertora protokols | C tipa saules elektrostacijas un/vai akumulatoru invertora protokols | - | - | Hidroelektrostacijas ģeneratoru iestatījumu protokols | |
| Papildu dokumenti | Iesniegums par personām, kas tiesīgas pārstāvēt klientu operatīvu jautājumu risināšanā objektā (attiecas uz B un C tipa elektrostacijām) | ||||||
JA PLĀNOTA JAUDAS SAMAZINĀŠANA
- Ja tiek mainīta esošā elektroenerģijas ražošanas iekārta uz mazāku, jāiesniedz dokumenti, kas ir nepieciešami pirms elektrostacijas pārbaudes uzsākšanas.
- Ja paliek esošā elektroenerģijas ražošanas iekārta, bet ražošanas jauda tiek ierobežota, vai arī ja esošā elektroenerģijas ražošanas iekārta netiek mainīta, bet kādu no ģeneratoriem plānots atslēgt, jāiesniedz zemāk norādītie dokumenti.
- Ražotāja apliecinājums par elektrostacijas ģenerējošām iekārtām.
- Elektrostacijas pieslēguma elektriskā shēma ar tajā norādītām piederības robežām un uzstādīto elektroiekārtu operatīvajiem apzīmējumiem.
- Ģenerējošo iekārtu vai invertoru aizsardzības iestatījumu protokols.
- Komutācijas aparātu no ģeneratoru pieslēguma vietas līdz piederības robežai aizsardzību iestatījumu protokoli.
- Tehniskā dokumentācija par ģeneratoriem.
- Papildu dokumenti, ja paliek esošā elektroenerģijas ražošanas iekārta, bet ražošanas jauda tiek ierobežota
- Elektrostacijas pieslēgšanas un kopējās pārbaudes programma.
- Apliecinājums par ģeneratoru jaudas elektronisko ierobežošanu, norādot kur un kā tika veikta jaudas ierobežošana.
- Dokumentu pārskats, veidlapas, paraugi
Saules elektrostacija un/vai akumulators | Koģenerācijas elektrostacija | Vēja elektrostacija | Hidroelektrostacija | ||||
11,2 kW – 499 kW | 500 kW – 4,999 MW | 5 MW – 14,999 MW | 11,2 kW – 14,999 MW | ||||
| Ja elektrostacijā plānota jaudas samazināšana | 1. Klienta apliecinājums par elektroenerģijas ražošanas iekārtu atbilstību | Ražotāja apliecinājums par elektrostacijas ģenerējošām iekārtām | |||||
| 2. Elektrostacijas pieslēguma elektriskā shēma | Elektrostacijas pieslēguma elektriskā shēma | ||||||
| 3. Ģenerējošo iekārtu vai invertoru aizsardzības iestatījumu protokoli | A tipa saules elektrostacijas un/vai akumulatoru invertora protokols | B tipa saules elektrostacijas un/vai akumuatoru invertora protokols | C tipa saules elektrostacijas un/vai akumulatoru invertora protokols | - | - | Hidroelektrostacijas ģeneratoru iestatījumu protokols | |
| 6. Elektrostacijas pieslēgšanas un kopējās pārbaudes programma | A tipa saules elektrostaciju un/vai akumulatoru pārbaudes programma | B un C tipa saules elektrostaciju un/vai akumulatoru pārbaudes programma | A, B un C tipa koģenerācijas elektrostacijas pārbaudes programma | A, B un C tipa vēja elektrostacijas pārbaudes programma | A, B un C tipa hidroelektrostacijas pārbaudes programma | ||
| RTU ģenerāciju signālu tabula | |||||||
PĒC ELEKTROSTACIJAS PĀRBAUDES
- Pēc elektrostacijas pārbaudes jāiesniedz zemāk norādītie dokumenti.
A tipa elektrostacijām no 50,1 kW līdz 499 kW un B tipa elektrostacijām no 500 kW līdz 4,999 MW:
- veikto testu un pārbaužu programma elektrostacijas sistēmas pārbaudes laikā;
- akreditētas laboratorijas mērījumu protokols ar slēdzienu par elektroenerģijas kvalitātes atbilstību standartam LVS EN 50160 "Publisko elektroapgādes tīklu sprieguma raksturlielum" un mērījuma datiem;
- elektrostacijas ražošanas jaudas grafiks elektrostacijas sistēmas pārbaudes laikā (ikstundas saražotā elektroenerģija);
- invertoru izdrukas, kurās redzams, ka testa laikā veikta ražošana ar visiem invertoriem un summāro tehniskajos noteikumos atļauto jaudu.
- papildu dokumenti, ja ir uzstādīts akumulators - invertoru izdrukas, kurās redzams, ka testa laikā veikti trīs akumulācijas uzlādes un izlādes cikli atbilstoši pārbaudes programmā noteiktajam.
C tipa elektrostacijām no 5 MW līdz 14,999 MW:
- atskaite par veiktajiem testiem un simulācijām atbilstoši Elektrostacijas ekspluatācijas paziņošanas kārtībai
